矩阵切换器是一种将一个或多个视频和音频信号传输到一个或多个监督器的节造设备
。首吓爪用于仿照视频监控系统
，其重要职能是对电视墙上的监控头信号进行开关
。近年来
，随着技术的发展

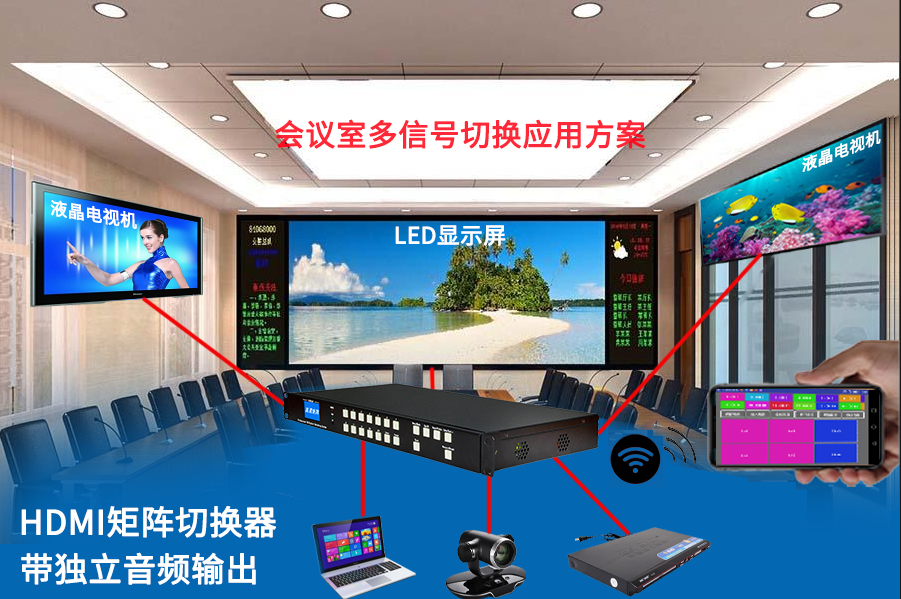

，液晶拼接屏和矩阵切换器该若何搭配使用得到了越来越宽泛的利用
，经；钤驹贚CD拼接屏显示系统、视频会议系统工程中
。那么问题来了
，若何将矩阵切换器与大屏幕衔接起来实现联动节造呢？

液晶拼接屏和矩阵切换器该若何搭配使用
，其实就必要做大屏幕节造器(拼接盒)与矩阵联动
，从而在大屏幕软件上节造矩阵
。因而
，大屏幕必须与矩阵的232串口相连并进行通讯
。串口衔接的具体步骤如下
。步骤一:以大屏幕拼接盒为主题做环接(推荐)
。主机电脑导致串口的输入端衔接大屏幕拼接盒232,(由于大屏幕拼接盒232界说的网络端口,所以推算机终端必要使用USB网络端口或232年的网络端口衔接大屏幕),与各大屏幕拼接盒RS232通过环形衔接
。大屏幕回路后的RS232输出端口衔接矩阵232母头;(由于大屏幕拼接框232是由网口界说的
，所以这里衔接我们矩阵尺度的232接口必要进行转换
，即造作一个转换头
，步骤见下文附录)
。

      首先要明确大屏幕拼接盒厂家的网口RS232引脚的界说
，由于每个大屏幕拼接盒厂家的RS-232三个引脚是分歧的
。例如
，丽江某厂家的针盒
，RS232-OUTA或RS232-OUTB引脚界说为:TXD为1和2,GND为6英尺
。应该把稳的是
，每个造作商的线序列界说是不一样的
，有的1、2、3英尺
，有的2、3、5英尺
。这能够通过查看拼接盒说明书或电话询问造作商
。而后衔接大屏幕的输出端232的网络电缆尺度568 b线序列,挑出1销-橙色白色和6针——绿色的网络端口(这是一个例子,当线序列界说1 TXD和6是接地,现实上凭据大屏幕商人232)的界说,把其他销钉线都剪掉
，将两根导线衔接到所附适配器对应的TXD和GND
，而后将适配器插入矩阵母头
。这样能够很好地解决液晶拼接屏和矩阵切换器该若何搭配使用的衔接问题
，实现联动节造
。

      值妥贴心的是,若是你必要削减和扩大232电缆,您能够衔接232棕色TXD走出网络端口,也被界说为1端口的橙色白色232布朗衔接电缆(B型),而后232年黄色衔接到接地的网络端口,界说为6个端口是232棕色衔接线(B型)出来的绿色
。您只需将232的公端直接衔接到母端即可
。(通常不建议这样做
，只使用提供的适配器)
。你感触若何把液晶拼接屏和矩阵切换器该若何搭配使用起来很单一方便吗?最沉要的是能够大大提高项目调试的效能
