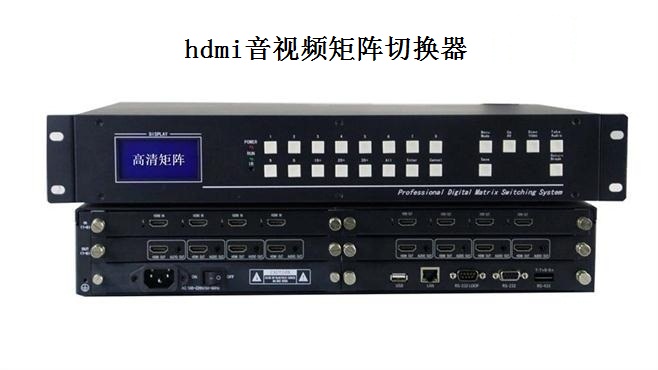

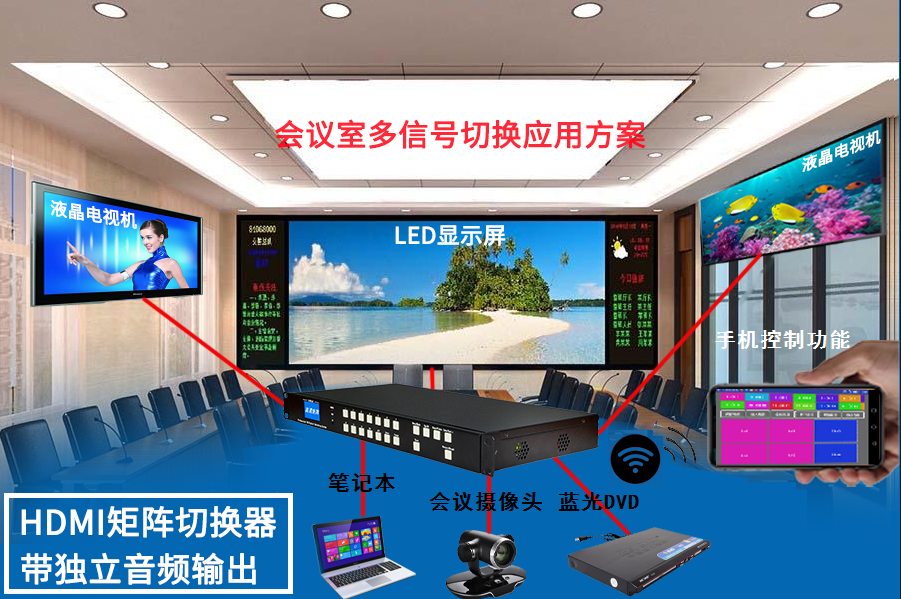

矩阵切换器是一款拥有将一个或多个视频和音频信号传输给一个或多个监督器职能的节造设备。初步用于仿照视频监控系统。其重要职能是对电视墙上的监控头信号进行开关。近年来，随着技术的发展，矩阵切换器得到了越来越宽泛的利用，经；钤驹贚CD拼接屏显示系统、视频会议系统工程中。那么问题来了，HDMI矩阵切换器与液晶拼接屏怎么衔接来实现联动节造？

      其实很单一，HDMI矩阵切换器与液晶拼接屏怎么衔接，就是必要做一个大屏幕节造器(拼接盒)和矩阵联动，从而在大屏幕软件上节造矩阵。因而，大屏幕必须与矩阵的232串口相连并进行通讯。串口衔接的具体步骤如下。步骤一:以大屏幕拼接框为主题做回路衔接(推荐)。主机引起串口的输入端衔接大屏幕拼接盒232,(由于网络端口界说的大屏幕拼接盒232,所以推算机终端必要使用USB网络端口或232网络端口衔接大屏幕),和大屏幕拼接盒RS232通过环衔接。RS232输出接口衔接矩阵232母头后大屏幕回路;(由于大屏幕马赛克盒232是由网口界说的，所以这里衔接我们矩阵尺度的232接口必要进行转换，即造作一个转换头，步骤如下附录所示)。

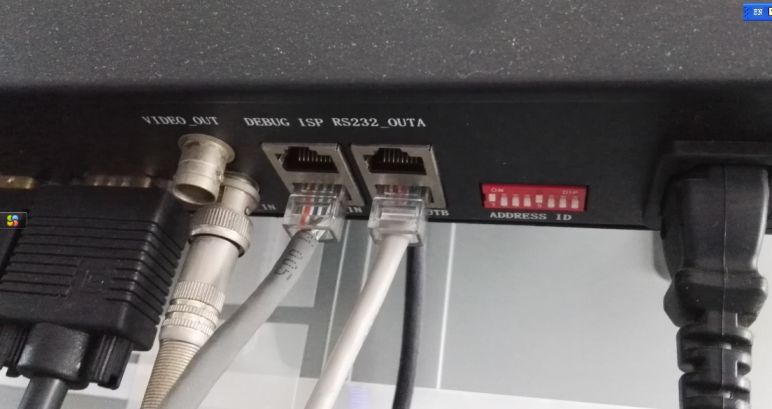

      首先要明确大屏幕拼接盒厂家的网口RS232引脚的界说，由于每个大屏幕拼接盒厂家的RS-232三个引脚是分歧的。例如丽江某厂家的引脚盒，RS232-OUTA或RS232-OUTB引脚界说为:TXD为1和2,GND为6英尺。应该把稳的是，每个造作商对线序列的界说从1、2和3英尺到2、3和5英尺不等。这能够通过查抄钉箱说明书或打电话给造作商来实现。而后衔接网络电缆尺度568 B线序列在输出端232的大屏幕,挑出1销-橙色白色和6针——绿色网络端口(这是一个例子,当线序列界说1 TXD和6是接地,现实上凭据大屏幕商人232)的界说,把其他的针线都剪掉，而后将两根导线衔接到所附适配器对应的TXD和GND上，而后将适配器插入矩阵母头。这样能够很好的解决HDMI矩阵切换器与液晶拼接屏怎么衔接问题，从而实现联动节造。

      必要把稳的是若是你必要削减和扩大232电缆,能够衔接网络的232布朗TXD端口,也界说为橙色白色232棕色衔接电缆(B型)和端口1,而后是232年黄色的接地网络端口衔接,界说为一个232布朗衔接电缆(B型)和6号端口的绿色。您只需将232的公端直接衔接到母端即可。(通常不建议这样做;只使用提供的适配器)。您感触HDMI矩阵切换器与液晶拼接屏怎么衔接是不是很轻便呢？最沉要的是，它能够大大提高项目调试的效能。
