在前面的章节中，我们一路进建了以拼接屏为主导的矩阵联动节造方式，本期，我将持续为您解说，矩阵切换器与拼接屏联动节造之以矩阵切换器为主导做环通衔接的步骤，要求矩阵上有两个RS-232串口

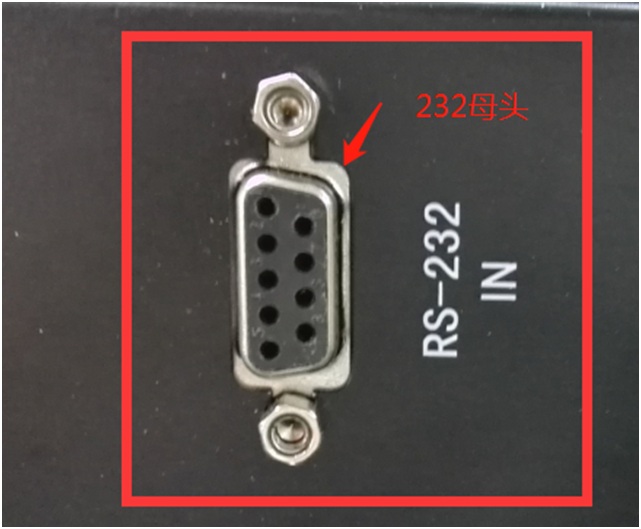

。首先将电脑主机的串口连到矩阵的RS-232母头上，矩阵的RS-232公头连到大屏拼接盒232输入端（也就是拼接屏RS-232环路连好的首个大屏RS-232输入端，必要RS-232转网口）
。

      矩阵切换器与拼接屏联动节造之以电脑为主导的步骤，使用多个电脑RS-232串口和大屏串口、矩阵串口别离衔接
。这种方式比力单一，电脑中有多个串口，用一个串口衔接到拼接屏上，用一个串口衔接到矩阵上
。这里必要把稳二点：通常台式机只有一个串口，可用 PCI 转串口卡来扩大多个串口，或者使用 USB 转串口卡来扩大
。这二种扩大方式都必要装置驱动法式；由因而多个串口，矩阵和大屏各类枚举出来的串标语和现实串口线必要逐一对应起来
。

      矩阵切换器拥有蜂鸣器提醒声音，这是一个极度好的职能
。现实操作时，用户衔接好串口线后，只有选中任一串口，发送一次号令，若是阵发出“嘀嘀”的声音，则暗示矩阵切换器与拼接屏联动节造成功
。必要把稳的是，当我们手工做衔接线必要知路拼接盒厂商使用 RJ45 网口的引脚界说，以及矩阵的 RS-232 衔接口的界说，而后把拼接盒厂串口的 TXD 引脚衔接到矩阵的 RXD，拼接盒厂串口的 RXD 引脚衔接到矩阵的 TXD，拼接盒厂串口的 GND 引脚衔接到矩阵的GND
。

      我们上述用到转接头造作同样是这个道理，网口引出来的TXD接到转接头TXD、而转接头是公头，这个TXD信号接到矩阵母头上，就是连到母头RXD，GND地线一样，且只必要接这两个口就能够了

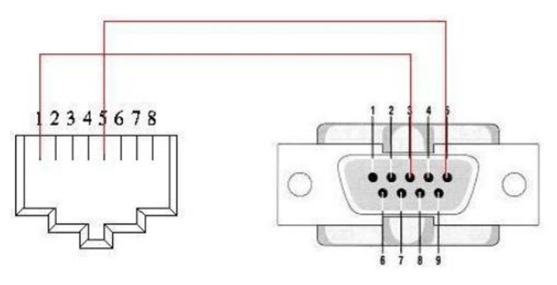

。拼接盒厂家说明书都有类似下图的串口界说，找到这个图就可参照衔接对应引脚
。通过这两期的解说，您是不是感触矩阵切换器与拼接屏联动节造极度单一方便呢？若是您有肆意疑难，欢迎给我们留言，k8凯发公司竭诚为您排忧解难，做您项目施工的好副手
。
